問題描述

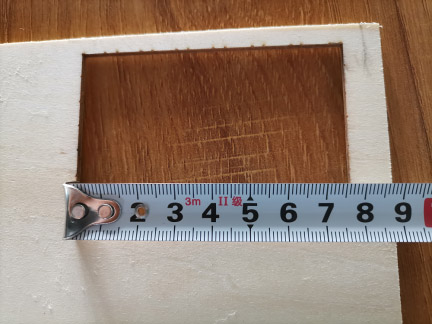

激光切割機實際切割尺寸與設計圖尺寸不符

故障原因

1.X / Y軸電機的脈沖設置錯誤

解決方法：

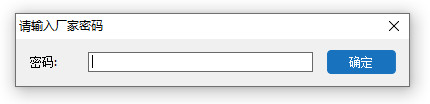

①點擊“文件”“廠家參數”

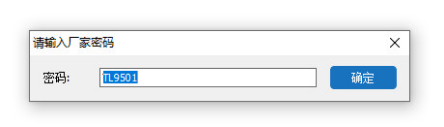

②輸入密碼：“TL9501”，點擊“確定”

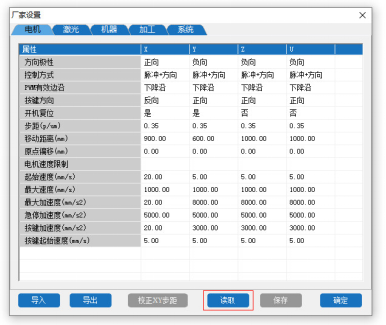

③進入廠家參數頁面，點擊“讀取”

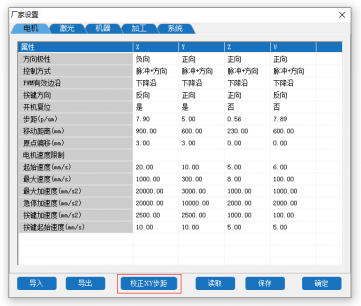

④點擊“校正XY步距”，進入校正頁面

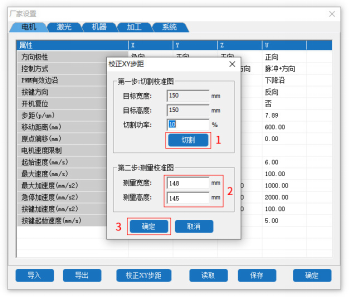

⑤按照?qǐng)D片步驟依次點擊，校準圖形切割完成后，測量校準圖形尺寸，并輸入，點擊確定，完成校準

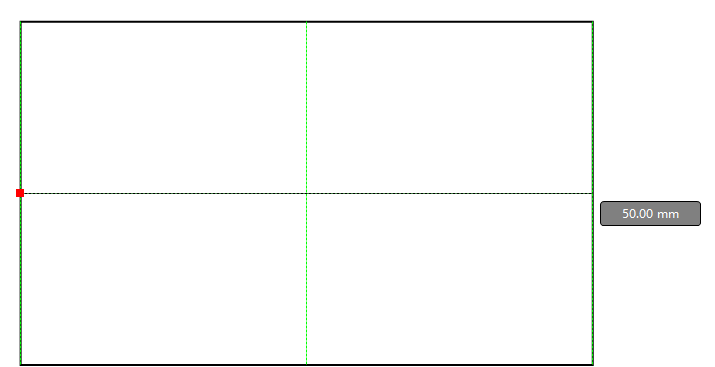

⑥校準完成后，點擊控制面板“復位”鍵，然后畫一個新的150×150mm 的正方形，再次切割，如果實際測量的尺寸是正確的，問題解決。反之，則重復步驟⑤
