By thediylife in Circuits

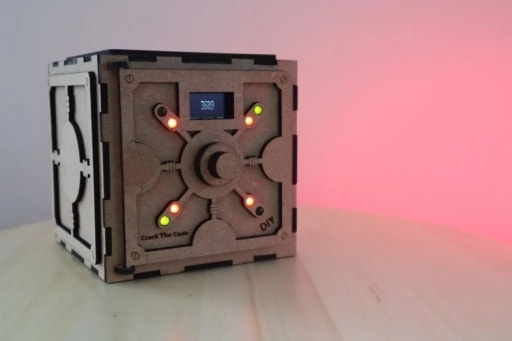

我將向您展示如何構建自己的密碼游戲，在該游戲中，您將使用旋轉編碼器撥盤猜測隨機生成的代碼密碼已破解保險箱。保險柜的前面有8個LED指示燈，可以告訴您，您猜對了多少位數字以及正確位置的數字。
保險柜最初是打開的，可讓您將某些物品放入內部隔間。Arduino和電池位于背面的單獨隔間中。然后，您按下轉盤以鎖定保險柜，這是通過門內的伺服器完成的。然后，您需要通過轉動撥盤選擇數字并按下?lián)鼙P以確認每個數字來輸入代碼。選擇第四個數字后，保險柜會使用門上的紅色和綠色LED來顯示正確的數字以及正確位置的數字。

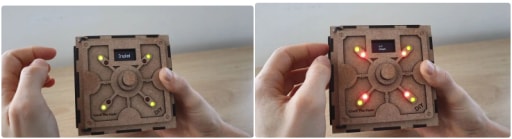

紅色LED指示正確的數字，綠色LED顯示正確的位置。因此，您需要點亮所有四個紅色和綠色的LED才能破解密碼并打開保險柜。
保險柜會跟蹤您為破解代碼而進行的猜測的次數，一旦設法破解了，就會顯示出來。乍一看聽起來很復雜，但實際上并不那么困難，您只需要記住并基于您先前的猜測即可。大多數時候，您應該能夠在5到10個猜測中破解代碼，具體取決于您最初的猜測有多幸運。
耗材：
- Arduino Uno
- I2C OLED顯示屏
- 按鈕編碼器
- 4 x 5mm紅色LED
- 4 x 5mm綠色LED
- 8 x220Ω電阻器
- 微型伺服器
- 帶狀電纜
- 杜邦線
- 電源開關
- 3mm MDF薄板
您還需要一些基本工具，木膠，膠槍和烙鐵。
保險箱的零件需要用到激光切割機。

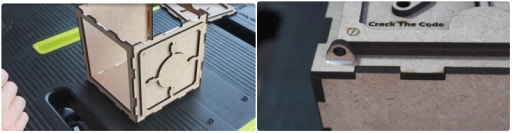

步驟1：組裝盒子

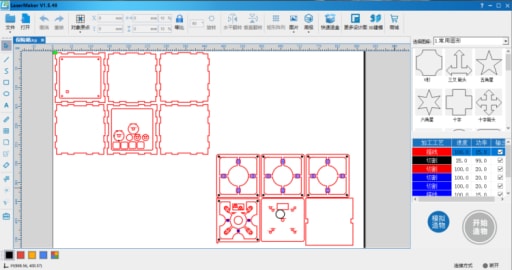

文末附設計圖，可能須根據實際使用材料種類及尺寸進行修改后才可使用。
該保險箱是從3mm MDF切割而成的。如果需要，您也可以從3mm的丙烯酸或膠合板上切割零件。如果使用其他厚度的材料，則需要調整盒子組件中的插槽，以使它們正確地裝配在一起。
盒子的外部有6個面板，后面板和前面板的前部和后部都有切口。表盤還使用一些激光切割件制成，然后將其粘合在一起。
盒子的頂部和兩側貼有三塊裝飾面板，使盒子看起來更像保險箱。還有兩個組成門的面板和一個分隔面板，該分隔面板進入箱子的中間，以將保險柜和電子柜分開。

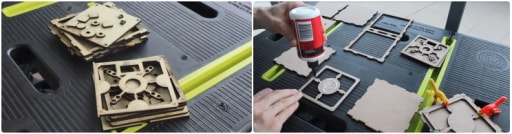

我首先將裝飾面板粘貼到頂部和側面。確保以正確的順序拿到零件，以便知道哪個是哪個。一共有三個不同的部分，頂部和底部是相同的，側面是相同的，正面和背面是相同的。面板干燥后，即可組裝盒子。
確保中央分隔線的切口在側面。這些用于將任何電線從包裝盒的正面連接到Arduino和電池所在的包裝盒的背面。
鉸鏈也需要激光切割，一旦您安裝好門，它們就被粘在適當?shù)奈恢?。確保它們與門平行，否則您將很難打開它。您可能還需要從門的內部鉸接邊緣打一點點，以使它在經過時不會在盒子的邊緣摩擦。

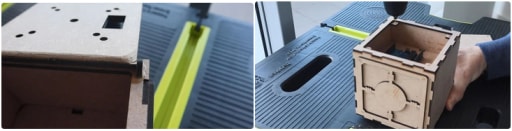

將四個正方形粘合到后面板后面的角上，以打孔后蓋的螺釘。然后，您可以在螺釘上鉆孔，然后開始安裝屏幕，Arduino，后蓋以及編碼器。
步驟2：連接電子設備

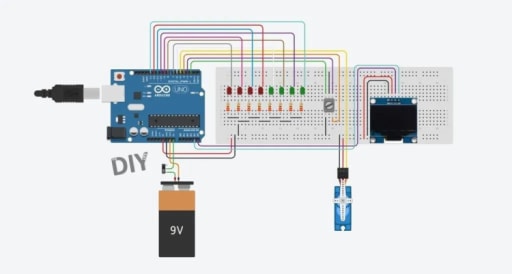

我在Tinkercad Circuits的試驗板上設計了該電路，然后將其添加到OLED顯示器中。
我們有8個LED連接到數字IO引腳6至13。鎖定伺服器連接到引腳5。編碼器連接到引腳2、3和4，OLED顯示器連接到Arduino的I2C接口。

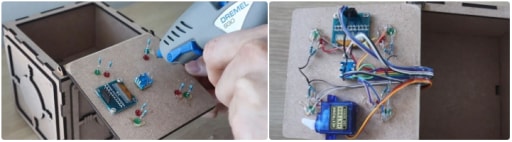

我為每個LED使用220歐姆電阻，將其直接焊接到負極LED上，并使用彩色帶狀電纜將組件連接在一起，以保持布線整潔，并幫助跟蹤連接到每個Arduino引腳的導線。
我將帶狀電纜推入后部隔間，并將一些引腳排針焊在帶狀電纜上，以插入Arduino。我還在后蓋上安裝了電源開關，并將其連接至電池插頭，以連接至可充電電池為游戲供電。您可以使用9V電池。
最后，您需要將鎖止伺服器朝門的邊緣定位，以使其越過盒子中的邊沿，并且臂部能夠向上推抵邊沿的內部以鎖定盒子。這不是最強大的鎖定機制，但它確實很簡單，并且可以很好地滿足游戲目的。

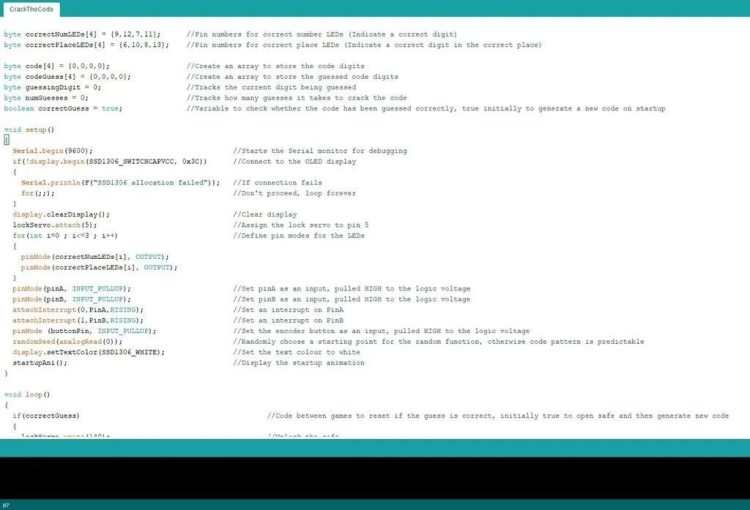

步驟3：對Arduino進行編程

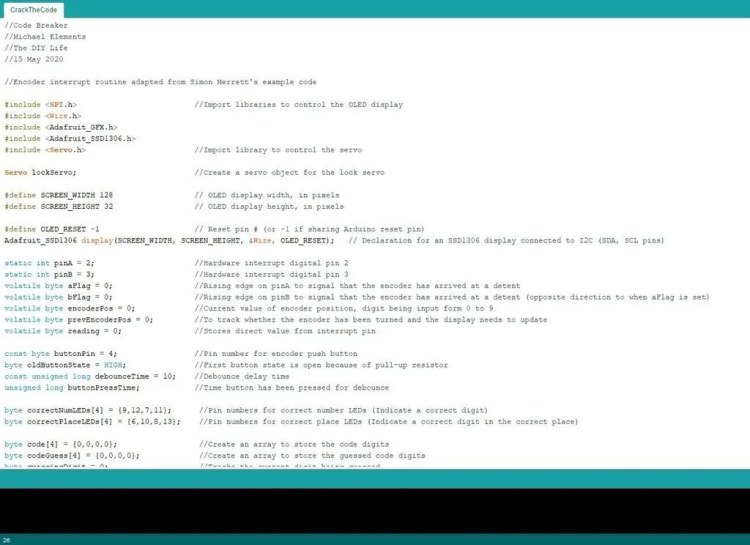

我們首先導入庫來控制OLED顯示屏和伺服系統。然后，我們?yōu)轱@示設置參數并創建所有變量。有許多變量專用于跟蹤編碼器旋轉，因為這些變量是通過引腳2和3的上升沿中斷來完成的。
創建了兩個代碼數組，一個用于存儲隨機生成的代碼，另一個用于存儲用戶當前的猜測。
在設置功能中，我們啟動顯示器，連接伺服器，設置IO引腳模式，然后在顯示器上顯示Crack the Code文本動畫。
循環功能使LED閃爍并顯示消息推送以鎖定保險箱，然后等待用戶按下?lián)鼙P開始游戲。游戲結束時將運行相同的代碼，然后顯示嘗試次數并等待撥號以開始新游戲。
編碼器按鈕上有一些反跳代碼，一旦按下，伺服將鎖定保險箱，并生成一個隨機代碼。然后，代碼會調用一個函數，要求用戶輸入他們的猜測，然后再調用另一個函數來檢查猜測，重復此過程，直到用戶正確猜測代碼為止。
有一個更新顯示的代碼的功能，每次轉動編碼器并且需要更改顯示的代碼時都會調用該功能。
生成新代碼的功能只需為代碼數組中的四個元素中的每個元素分配一個隨機數字。
輸入代碼猜測的功能允許用戶使用編碼器選擇一個數字，然后通過向下按下編碼器確認每個數字輸入。然后，校驗碼猜測功能將檢查猜測的代碼，并確定多少個數字正確，以及多少個數字在正確的位置。
更新LED功能可根據用戶的猜測切換正確數量的紅色和綠色LED。啟動ani函數在啟動時顯示“破解代碼”動畫。最后，兩個中斷功能管理來自編碼器的輸入，一個中斷功能順時針旋轉使數字向上遞增，而當逆時針旋轉時使數字向下遞增。

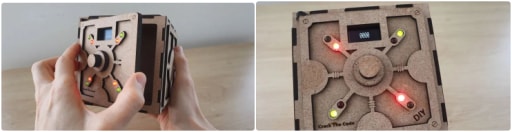

步驟4：玩破解代碼游戲
學習如何玩游戲的最佳方法是在開始時觀看視頻，其中有兩個在即將結束時正在玩游戲的示例。

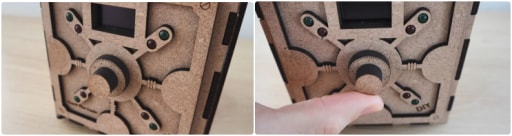

保險箱最初是解鎖的，可讓您在其中放入一些物品。然后，您按下轉盤以鎖定保險箱并生成新密碼。

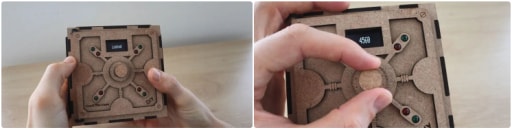

一旦選擇了全部四個數字，就可以使用撥盤輸入猜出的代碼以遞增數字，然后按下?lián)鼙P以轉到下一個數字或確認代碼。然后，前面的LED會亮起，以告訴我們我們的猜測是正確的。
您可以使用此反饋進行下一個猜測，直到您能夠猜出正確的代碼并再次打開保險柜為止。輸入正確的密碼后，保險箱將解鎖，并顯示您破解密碼的嘗試次數。
