By Erikdaniel in Circuits

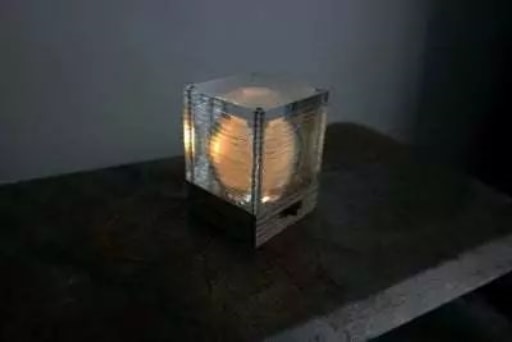

通過發光的球形裝飾小夜燈項目，您可以輕松地自己制作一盞燈來裝飾您的房間！我們會為您提供有關如何使用相同原理設計自己的燈泡的提示。
所需物品：
- 3mm透明的丙烯酸玻璃（確保它實際上是聚甲基丙烯酸甲酯，而不是破壞激光切割機的廉價材料）
- 3mm半透明的丙烯酸玻璃（確保它實際上是聚甲基丙烯酸甲酯，而不是破壞激光切割機的廉價材料）
- 3mm膠合板
- 4支[直徑：3毫米，長度：78毫米; 我們用的是金屬棒
- LED
- 翻轉開關
- 3伏鋰電池+支架
所需工具：
- 激光切割機
- 膠
- 烙鐵
第1步：下載和制作圖層
文末附設計圖，可自行下載。

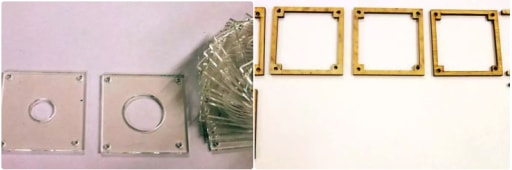

對于您必須使用的不同材料，總共有3個dxf文件：透明丙烯酸玻璃的外部結構，半透明丙烯酸玻璃的內部結構，和膠合板的盒子。
但當然你可以如果您有不同大小形狀的材料規格，也可以更改其排列方式。只需確保您的材料足夠大，可以容納所有元素。
第2步：組裝套接

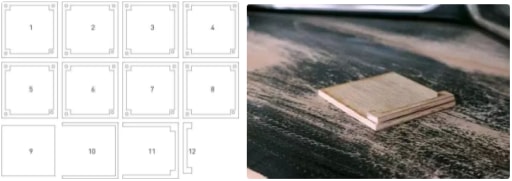

盒子由兩個元件組成，盒子本身和閉合機構。如果它們太復雜，讓我們從更容易的機制開始。它由以下兩個元素構成。你只需要在第9部分的末端粘上第12部分。
盒子比這復雜一點，但它仍然很容易構建。您只需按以下順序?qū)⒛承诱澈显谝黄穑?,2,3,4,5,6,7,8,10,11。（注意：第1,2,3,4,5部分， 6,7和8是完全相同的；你也不必使用所有零件，重要的是使盒子足夠大，用于裝電池。）之后你只需要把棍子放進洞里。當您準備好盒子和蓋子時，您可以滑入蓋子以完成盒子。
第3步：連接電子元件

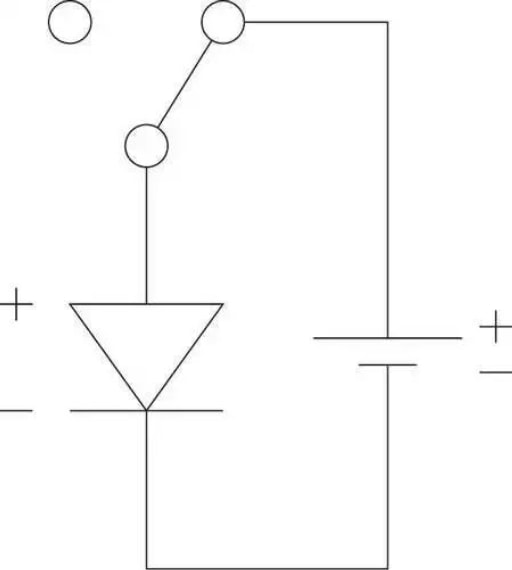

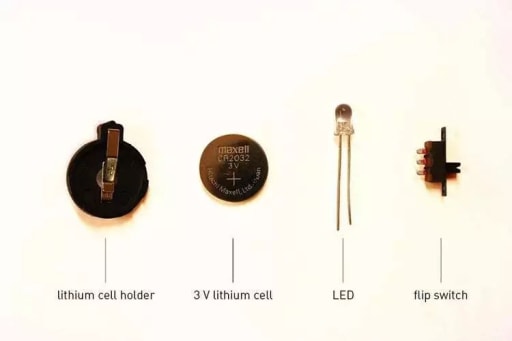

這個特定項目的電子設備也非常簡單。您只需要電池，LED，翻轉開關和一些電線。上圖幫助您了解所需的電路（當然，您也可以單獨焊接組件以使其工作）。
在我們的例子中，我們使用3伏的鋰紐扣電池（CR2032）。由于LED的正向電壓（約為3.5 V），我們不需要為這種組合提供前置電阻，因為LED不會因危險電流而“過載”。但是，如果您想要使用其他電池或具有較低正向電壓的LED，則應牢記以下幾點。
特別是紅色和黃色LED具有較低的正向電壓（通常約為1.7 V）。如果您使用這樣的LED，它會因為過高的電流而過載。要降低提供的電壓，需要連接一個預阻電阻。假設電源提供3伏電壓，LED的正向電壓為1.7伏特。這意味著我們“必須擺脫”1.3伏特。為了計算合適的電阻，我們使用非常著名的歐姆定律。簡單地將1.3 V除以0.02 A（這是單個LED工作的常用電流），您可以獲得65歐姆。這就是您的前置電阻應具有的電阻。
第4步：

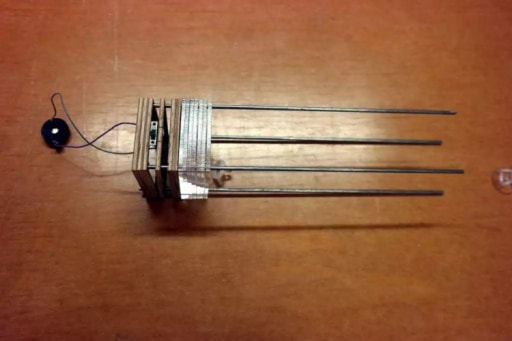

您應該擁有所有部件和已組裝的插座?，F(xiàn)在只需逐層堆疊丙烯酸部件就可以了。你在球體完成一半時停下，因為你需要把LED放在里面。將兩根導線焊接到LED并將它們穿過丙烯酸層中的孔。
將連接到LED（+）較長引腳的電纜焊接到翻轉開關（在我們的例子中，引腳位于中間）。下一根導線必須將開關的另一個引腳與電池座的正針連接。最后，來自LED的第二根電纜必須連接到電池座的負針上。
之后，您需要將翻轉開關構建到插槽中。只需用鋼筆標記孔的寬度，然后切出一層。我們的翻蓋開關略高于木質層，所以用鋒利的刀子我們不得不多打開一點。當開關裝入孔中時，您可以開始將插座粘合在一起。將LED對準空心球體的中心，將鋰電池插入支架，關閉插座，即可完成！
